一、簡介

全自動燭式過濾器國外已在聚醚行業廣泛應用，國內萬華集團在進口工藝包設計中已使用，福建鐘山化工、吉林神華聚源化學等廠家也先后在進口工藝包設計選用，我公司目前生產的全自動燭式過濾器已完全滿足此工藝要求。各項性能與國外產品相差不大，工藝條件 滿足性和設備使用性能完全滿足要求，隨著行業發展的需要，燭式過濾器將會逐步取代傳統的密閉板式過濾器。

二、傳統密閉板式過濾器在聚醚除鹽過濾應用上的缺陷

（以下參數是同等過濾器面積、過濾相同牌號聚醚時，各性能參數比 較）

1、         結構設計問題

由于密閉板式結構形式，在下部有橫匯集管且較粗，在板間和匯集管部會沉積較多濾餅，再加之濾面為板式立面安裝，濾餅均勻度受到影響。故而大大影響了濾餅干燥。

2、         濾材選擇問題

由于聚醚物料帶有較高粘度，過濾效率會大大降低，故密閉板式在選擇鋼絲網板精度時不宜過高（聚醚行業一般選用 110 目即 130μm 左右）； 而我公司的燭式過濾器選用自主研發的無縫濾布，針對不同的聚醚工藝（軟泡聚醚、硬泡聚醚，成鹽工藝），選擇不同的過濾精度。燭式過濾器循環時間短（一般在15-30min 之間），而密閉板式循環時間約在 2 個小時左右。

3、         濾餅干燥及用氣量問題

由于密閉板式的濾餅均勻度不佳，加之板間和橫匯集管部會沉積

較多濾餅，濾面為板式立面安裝，濾餅均勻度也受到影響。而燭式 過濾器是燭式掛餅，濾餅均勻，容易干燥（用氣量一般是密閉板式的 1/3~1/2  ）。根據試驗情況表明，密閉板式過濾器濾餅含濕量在

55%~68%，而燭式過濾器濾餅含濕量為30%~39%。

4、         殘液處理問題

燭式過濾器采用了霧化噴淋的方法將殘液進行處理（處理時是

全面積過濾），故殘液處理時間短效率高。而密閉板式靠底部殘液處理根本無法解決和實現殘液處理。

5、         自動化問題

燭式過濾器為全自動化系統，增加了系統的穩定性和可靠性。 而密閉板式過濾器為手動操作。

6、         濾材清洗問題

燭式過濾器在系統換料或停用時有管道清掃程序，清洗方式也

有多種選擇。而密閉板框過濾器無此項考慮。

三、目前燭式過濾器與密閉板式過濾器主要性能差距

 1、過濾效率

在相同的過濾面積的情況下，燭式過濾器的效率是密閉板式過濾器的 1.5~3 倍（根據物料粘度不同，效率也不盡相同）。

2、收率

由于濾餅含濕量不同，燭式過濾器比密閉板式過濾器從濾餅中多收約 15%~20%的聚醚。

3、設備運行的可靠性

由于燭式過濾器采用全自動系統，可靠的保證了系統的穩定

性，減少了由于人工操作失誤等引起不必要的損失。

 四、系統工作方式

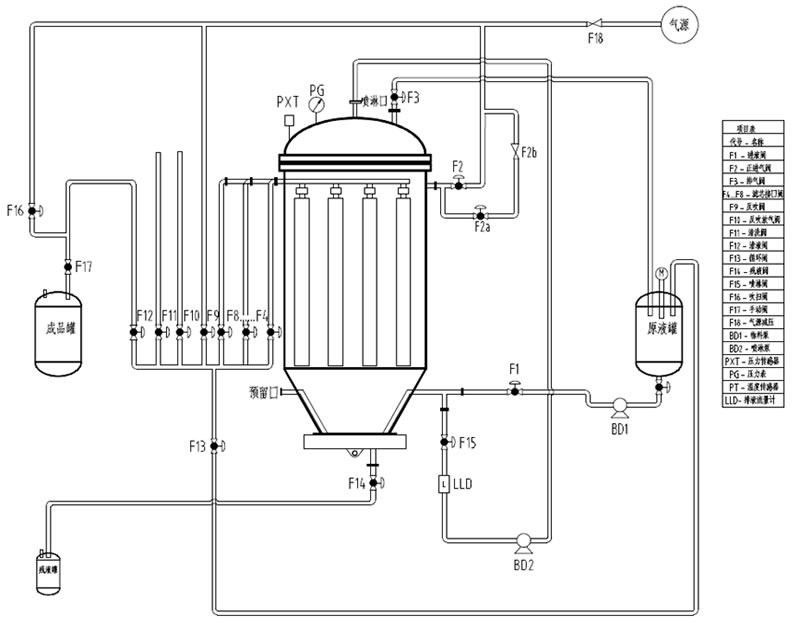

1、系統圖

2、系統工作說明

1）  正常工作狀態

充液---循環過濾---正常過濾---排液---干燥---開蓋---反吹脫餅---清理底蓋， 合蓋

2)       罐內殘液處理及管道清掃（在更換產品或暫停使用設備時）

罐內殘液處理---管道清掃
